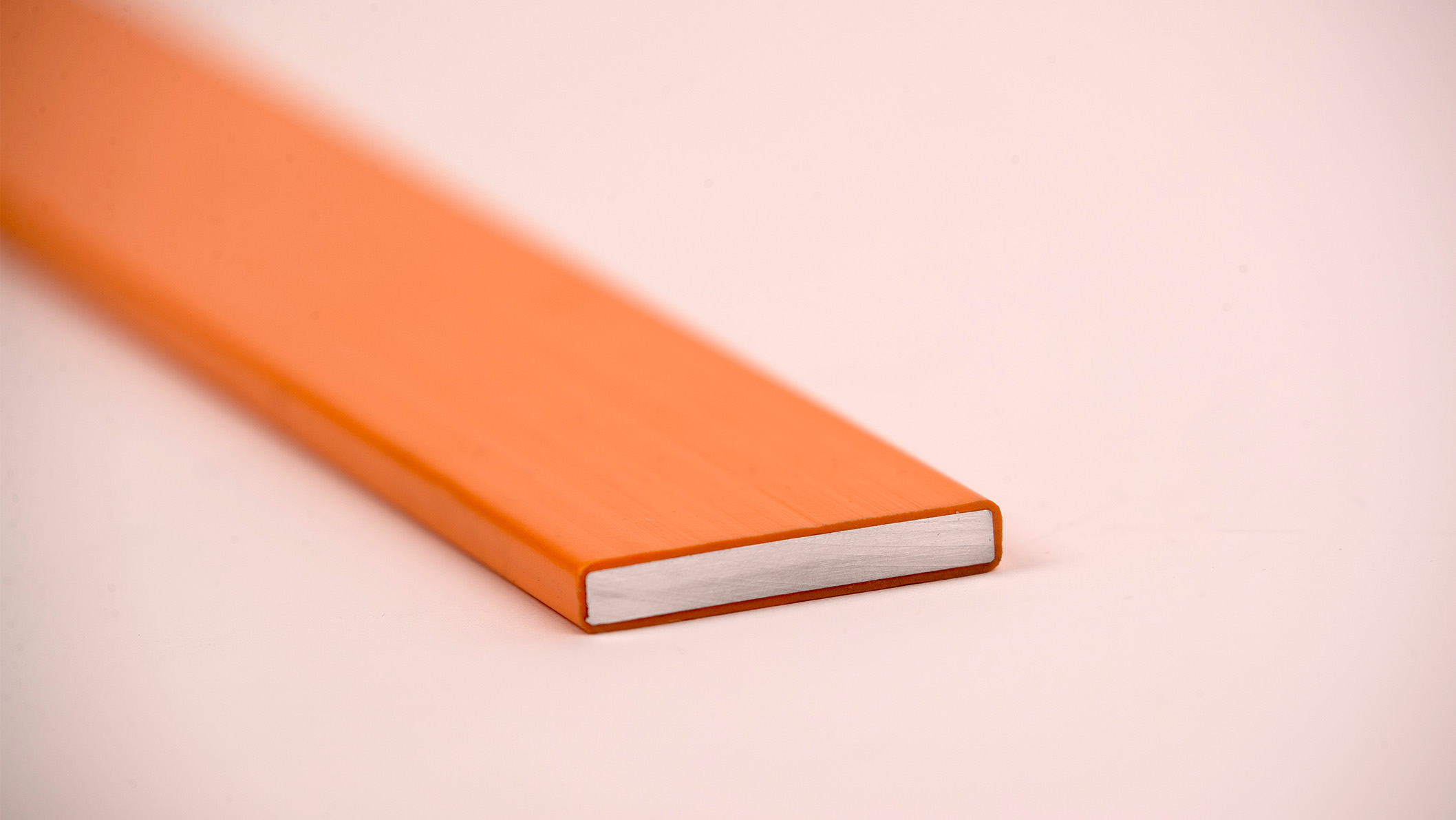

„Hydro“ gamina ekstruzines aliuminio šynas, vamzdinius laidininkus ir plokščios vielos profilius originalios įrangos gamintojams (OEM) bei skydų gamintojams. Aliuminis pasižymi geru elektros laidumu, tačiau sveria maždaug perpus mažiau nei varis, yra atsparus korozijai ir visiškai perdirbamas.
„Hydro“ tiekia aliuminio laidininkų sprendimus originalios įrangos gamintojams (OEM), skydų gamintojams ir elektros įrangos gamintojams, įskaitant šynas, vamzdinius laidininkus ir plokščią vielą.
Specifikacijos gali būti pritaikytos pagal lydinį ir jo būseną, laidumo reikalavimus (% IACS), matmenis, tiekimo ilgius, paviršiaus apdailą, leistinus nuokrypius ir pakuotę. „Hydro“ taip pat siūlo pjovimo, gręžimo, perforavimo, lenkimo, mechaninio apdirbimo ir komplektavimo paslaugas, kad būtų paprasčiau montuoti.
Daugelis laidininkų sprendimų yra pagrįsti ekstruzinio aliuminio profiliais , leidžiančiais vienu metu projektuoti elektrines ir mechanines savybes. Ekstruzinė šyna arba vamzdinis laidininkas gali būti pritaikytas prie įrangos geometrijos, paviršiaus ploto ir jungimo taškų.
„Hydro“ gamina šynas ir aliuminio laidininkų profilius įvairiose Europos ir Šiaurės Amerikos šalyse.
Daugeliui šynų ir laidininkų pritaikymo sričių aliuminis yra praktiška vario alternatyva. Sprendimas pakeisti varį aliuminiu priklauso nuo srovės reikalavimų, jungties konstrukcijos, turimos erdvės ir bendrų eksploatavimo išlaidų. „Hydro“ padeda originalios įrangos gamintojams (OEM) ir skydų gamintojams įvertinti perėjimo prie aliuminio galimybes bei suprojektuoti aliuminio laidininkų sprendimus, atitinkančius jų elektrinius ir mechaninius reikalavimus.
| Vertinimo kriterijus | Į ką reikia atsižvelgti |
|---|---|
| Elektros matmenų nustatymas | Aliuminio elektros laidumas yra mažesnis nei vario, todėl aliuminio šynai paprastai reikia didesnio skerspjūvio, kad būtų pasiekta tokia pati srovės vertė. Tai reikėtų patikrinti iš anksto, jei erdvė spintose, skirstomuosiuose įrenginiuose ir korpusuose yra ribota. |
| Svoris | Net ir didesnio skerspjūvio aliuminio laidininkai paprastai yra daug lengvesni nei variniai. Tai gali sumažinti apkrovą laikančiosioms konstrukcijoms ir supaprastinti jų transportavimą bei montavimą. |
| Šiluminės savybės | Aliuminis efektyviai praleidžia šilumą, padėdamas išlyginti temperatūros skirtumus visame profilyje. Tuščiavidurės arba presuotos šynos taip pat gali padidinti paviršiaus plotą ir padėti išsklaidyti šilumą uždarose erdvėse. |
| Jungties dizainas | Aliuminio ir aliuminio bei aliuminio ir vario jungtys reikalauja tinkamo paviršiaus paruošimo, tvirtinimo detalių ir sukimo momento verčių. Tai dažnai yra svarbiausias inžinerinis aspektas pareinant nuo vario prie aliuminio, o „Hydro“ gali patarti dėl jungčių projektavimo.. |
| Apdirbimas | Aliuminio šynas ir laidininkų profilius galima pjauti, gręžti, perforuoti, apdirbti, lenkti ir tiekti pagal kliento poreikius pritaikyto ilgio arba komplektais. Lenkimas ir formavimas priklauso nuo tinkamo lydinio, grūdinimo ir lenkimo spindulio. |
| Atsparumas korozijai | Aliuminis sudaro natūralų oksido sluoksnį, kuris apsaugo paviršių daugelyje patalpų elektros aplinkoje. Lauko ar sudėtingesnėms aplinkoms gali būti reikalingas paviršiaus apdorojimas arba dangos. |
| Kaina | Aliuminis paprastai kainuoja mažiau už kilogramą nei varis, tačiau galutinis sprendimo ekonomiškumas priklauso nuo visos sistemos konstrukcijos, įskaitant profilio dydį, jungtis, atramas, gamybą ir montavimą. |
| Perdirbamumas | Aliuminis yra visiškai perdirbamas neprarandant medžiagos savybių, todėl padeda palaikyti žiedinę ekonomiką ir kurti mažesnį anglies dioksido pėdsaką turinčius gaminius. |
Aliuminis nėra tiesioginis vario pakaitalas kiekviename projekte. Tinkamas pasirinkimas priklauso nuo turimos erdvės, srovės apkrovos, jungčių konstrukcijos, montavimo reikalavimų ir bendrų sistemos sąnaudų.
...kai prioritetas teikiamas svorio mažinimui, pritaikymas leidžia naudoti didesnį skerspjūvį, norite sumažinti vario kainos svyravimų poveikį arba jūsų tvarumo tikslai pirmenybę teikia perdirbamoms medžiagoms.
...kai erdvė labai ribota ir didesnis aliuminio skerspjūvis netelpa arba kai surinkimo procesas ir jungčių konstrukcija jau optimizuoti variui, o pertvarkymo kaina viršija sutaupytas medžiagas.
...kai privalumai jūsų konkrečiam pritaikymui nėra aiškūs. Galime padėti sumodeliuoti dydžius, peržiūrėti jungčių projektą ir rekomenduoti tinkamus lydinius bei grūdinimo būdus.
Aliuminio šynos, vamzdiniai laidininkai ir plokščia viela naudojami elektros sistemose, kuriose svarbūs tokie projektavimo aspektai kaip srovės laidumas, svoris, šiluminės savybės ir efektyvus surinkimas.
Aliuminio šynoms, vamzdiniams laidininkams ir kitiems ekstruziniams elektros laidininkų profiliams svarbus lydinio pasirinkimas. Tinkamas lydinys priklauso nuo reikiamos pusiausvyros tarp elektrinio laidumo, mechaninio stiprumo, formuojamumo, kontaktinių savybių ir ekstruzijos efektyvumo.
Didelio grynumo 1xxx aliuminio lydiniai, tokie kaip EN AW-1050 ir EN AW-1370 , naudojami ten, kur pagrindiniai prioritetai yra elektrinis laidumas ir mažas svoris. Šie lydiniai pasižymi dideliu aliuminio grynumu ir geru atsparumu korozijai, be to, iš jų galima gaminti profilius, strypus, juostas ir vamzdžius, naudojamus elektros laidininkų gamyboje.
Taikymams, kuriems reikalingas didesnis stiprumas arba geresnės kontaktinės savybės, EN AW-6101A/B gali būti tinkamas pasirinkimas. Šis Al-Mg-Si lydinys pasižymi šiek tiek mažesniu laidumu nei 1xxx lydiniai, tačiau užtikrina geresnį laidumo, mechaninių savybių ir apdirbimo galimybių balansą.
Palyginti su Cu-ETP R220 variu , aliuminio laidininkų lydiniai pasižymi mažesniu tūrio laidumu, bet daug mažesniu tankiu. Praktiškai tai reiškia, kad aliuminio šynai paprastai reikia didesnio skerspjūvio nei varinei, kad būtų užtikrinta tokia pati srovės apkrova, tačiau galutinis laidininkas gali būti gerokai lengvesnis.
| Lydinys / medžiaga | Tipinis panaudojimas laidininkų sprendimuose |
|---|---|
| EN AW-1370-H112 | Didelio laidumo aliuminio lydinys šynoms ir laidininkų profiliams |
| EN AW-6101-T7 | Subalansuotas laidumas, stiprumas ir kontaktinės savybės |
| EN AW-6101-T6 | Didesnio stiprumo variantas, kai svarbios mechaninės savybės |
| Cu-ETP R220 | Vario etaloninė medžiaga, pasižyminti dideliu laidumu, bet didesniu tankiu |
„Hydro“ gali padėti pasirinkti tinkamą aliuminio laidininko lydinį ir jo būseną, atsižvelgdama į laidumo reikalavimus, profilio geometriją, mechaninius reikalavimus ir gamybos poreikius.
Aliuminio šyna – tai ekstruzinis laidininko profilis, naudojamas elektros srovei paskirstyti skirstyklose, skirstomosiose spintose ir elektros energijos sistemose. Šynos gali būti gaminamos kaip pilnaviduriai laidininkai, vamzdiniai laidininkai arba plokščios vielos profiliai.
Šynos paprastai gaminamos iš vario arba aliuminio. Aliuminio šynos, esant tam pačiam laidumui, sveria maždaug perpus mažiau nei varinės, be to, pasižymi geru atsparumu korozijai ir yra visiškai perdirbamos. Dažniausiai šynoms naudojami 1xxx serijos (didelio laidumo) ir 6xxx serijos (didesnio stiprumo) aliuminio lydiniai.
Daugelyje atvejų – taip. Aliuminio šynos plačiai naudojamos skirstyklose, skirstomuosiuose skyduose ir elektros energijos paskirstymo sistemose kaip lengvesnė ir ekonomiškesnė alternatyva varui. Šynoms paprastai reikalingas didesnis skerspjūvis, tačiau jos yra lengvesnės ir ekonomiškesnės. Jungčių konstrukcija ir paviršiaus paruošimas turi būti pritaikyti aliuminiui. „Hydro“ gali padėti įvertinti, ar perėjimas prie aliuminio tinka jūsų projektui.
Aliuminio šynos yra maždaug 50 % lengvesnės, yra visiškai perdirbamos, o jų kaina paprastai yra stabilesnė nei vario. Ekstruziniai aliuminio profiliai gali būti pritaikyti taip, kad užtikrintų geriausius šiluminius parametrus uždarose patalpose. Galutiniai matmenys priklauso nuo srovės apkrovos, temperatūros kilimo ir jungimo būdo.
Taip. Pasirinkus tinkamą lydinį ir kietumą, aliuminio šynas galima lenkti be įtrūkimų. Susipažinkite su mūsų žinynu apie geriausius aliuminio lydinius, tinkamus lenkimui.
Taip. Lydinys, medžiagos būsena, matmenys ir tiekimo ilgis parenkami pagal konkretaus projekto reikalavimus. Pateikite savo reikalavimus, ir mes patvirtinsime galimus sprendimus bei tiekimo galimybes.
Vamzdinė šyna yra tuščiaviduris aliuminio laidininko profilis, pasižymintis geresniu standumo ir svorio santykiu bei šilumos išsklaidymu nei pilnavidurės šynos. Vamzdiniai laidininkai naudojami tais atvejais, kai dėl mechaninės konstrukcijos ar šiluminių reikalavimų tinkamesnis tuščiaviduris skerspjūvis.
